Elementarz wiedzy o lakierni

Każdy kiedyś zaczynał swoją przygodę zawodową i wraz z upływem czasu zdobywał coraz większą wiedzę. Często się zdarza, że zwracają się do nas osoby/firmy, które uruchamiają w swoim zakładzie lakiernie i jak się okazuje, zupełnie nie wiedzą o co w tym wszystkim chodzi. Celowo pomijam tu wszelkie aspekty formalno- prawne, są bowiem na ryku firmy, które znakomicie zajmują się tym zagadnieniem, chodzi mi raczej o „elementarz" wiedzy, jak działają poszczególne rozwiązania, jakie są ich zalety i wady. Przygotowane rysunki to schematy ideowe pokazujące zasadę działania.

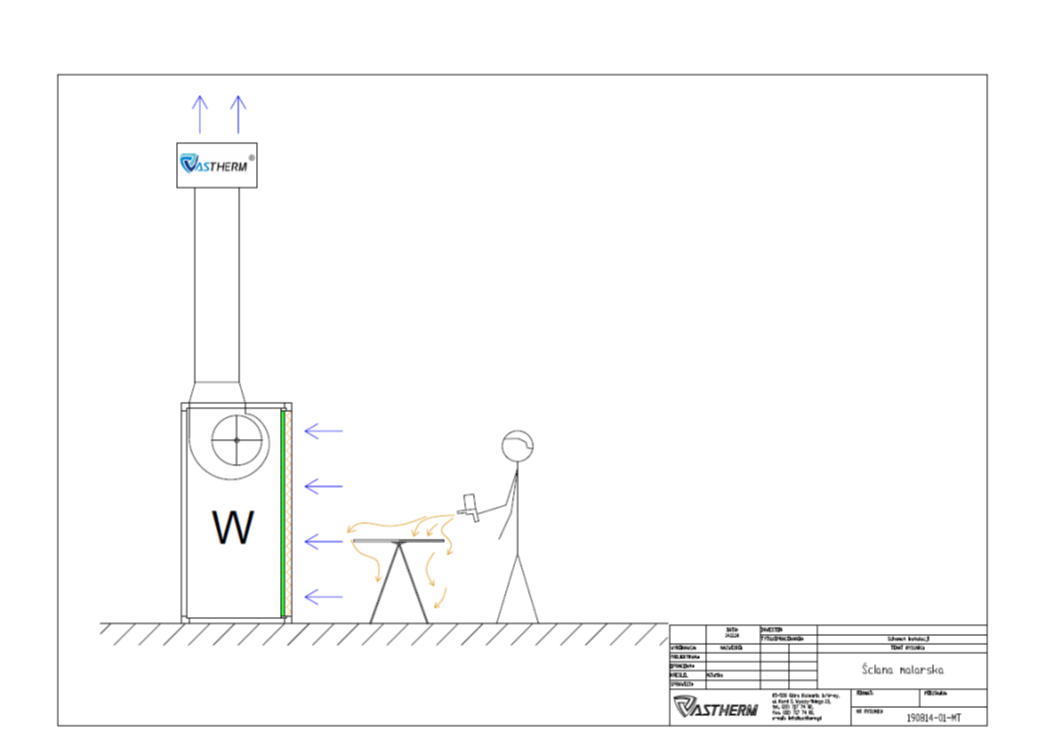

Ściana Malarska [ściana lakiernicza] - jej zadaniem jest odebranie „odkurzu" lakierniczego i zatrzymanie go na filtrach oraz odebranie LZO [Lotnych Związków Organicznych] i wyrzucenie poza obiekt w którym zorganizowane jest stanowisko lakiernicze.

Zaletą takiego rozwiązania jest niski koszt zakupu, instalacji, eksploatacji oraz dobra skuteczność filtracji powietrza. Oczywiście zależy to od ilości i rodzaju filtrów oraz właściwego doboru układu wentylacyjnego wyciągowego [W], czyli wydajności z uwzględnieniem oporów filtrów i całego układu. Układ taki może działać z filtracją suchą lub wodną.
Wadą, zakładając, że wentylacja jest skuteczna, jest wciąganie w pole pracy całego zapylenia z zakładu i powstawanie wtrąceń na lakierowanych powierzchniach.

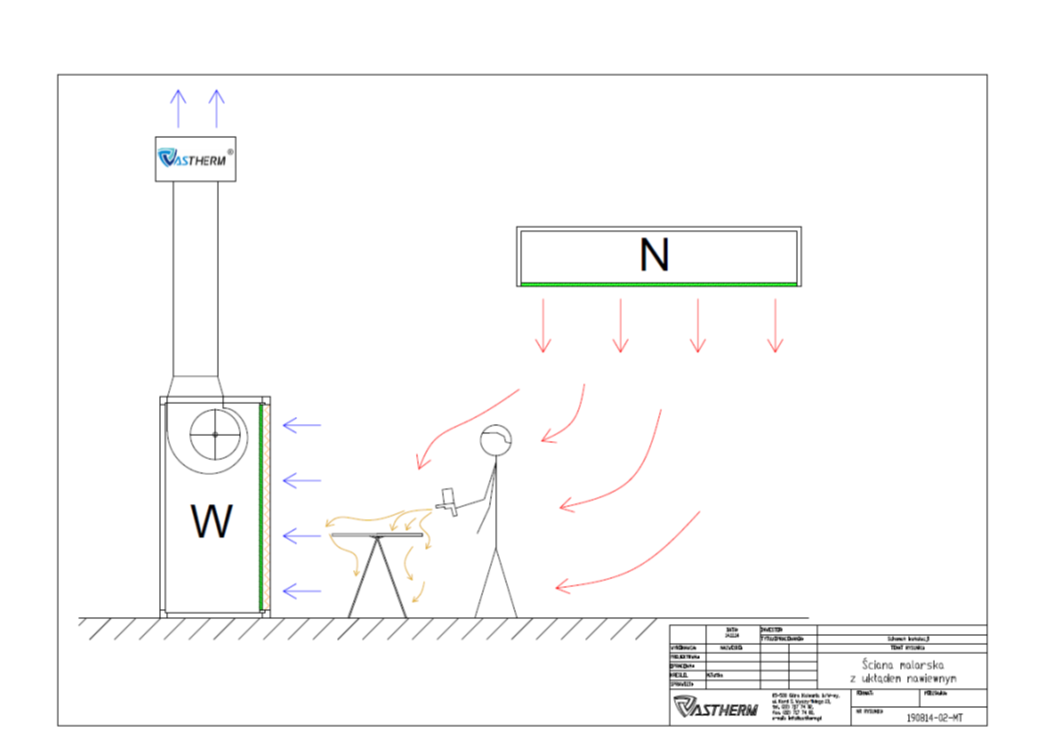

Rozwinięciem poprzedniego, podstawowego rozwiązania jest układ wyciągowy [W] połączony z systemem nawiewnym [N] kompensującym.

Układ nawiewny kompensuje w pomieszczeniu ilość powietrza wyciąganego. W takim rozwiązaniu powinien być również zastosowany układ grzewczy, który zapewni utrzymanie właściwej dla lakierowania temperatury nawiewanego powietrza. W nawiewie zainstalowany jest filtr dokładnego oczyszczania powietrza, jeżeli więc stanowisko lakiernicze zlokalizowane jest w zamkniętym pomieszczeniu, jest możliwość osiągniecia dużej czystości, bez wtrąceń. Instalacje bardziej rozwinięte będą miały możliwość regulowania ciśnienia w pomieszczeniu zapobiegając przedostawaniu się zapylania, jak również układ rekuperacji, czyli wykorzystanie ciepła powietrza wywiewanego do wstępnego podgrzania powietrza wtłaczanego. W układzie nawiewnym najczęściej instaluje się również lampy doświetlające stanowisko lakiernicze.
Zalety – lakiernik pracuje w strumieniu czystego i ciepłego powietrza, w dobrze oświetlonym miejscu, ruch powietrza jest ukierunkowany, zmniejsza się ilość odkurzu osiadającego na posadzce i maleje liczba wtrąceń, chociaż zależy to w dużej mierze, od wydzielenia stanowiska lakierniczego od pozostałej części produkcji.
Wady – większy koszt instalacji i eksploatacji.

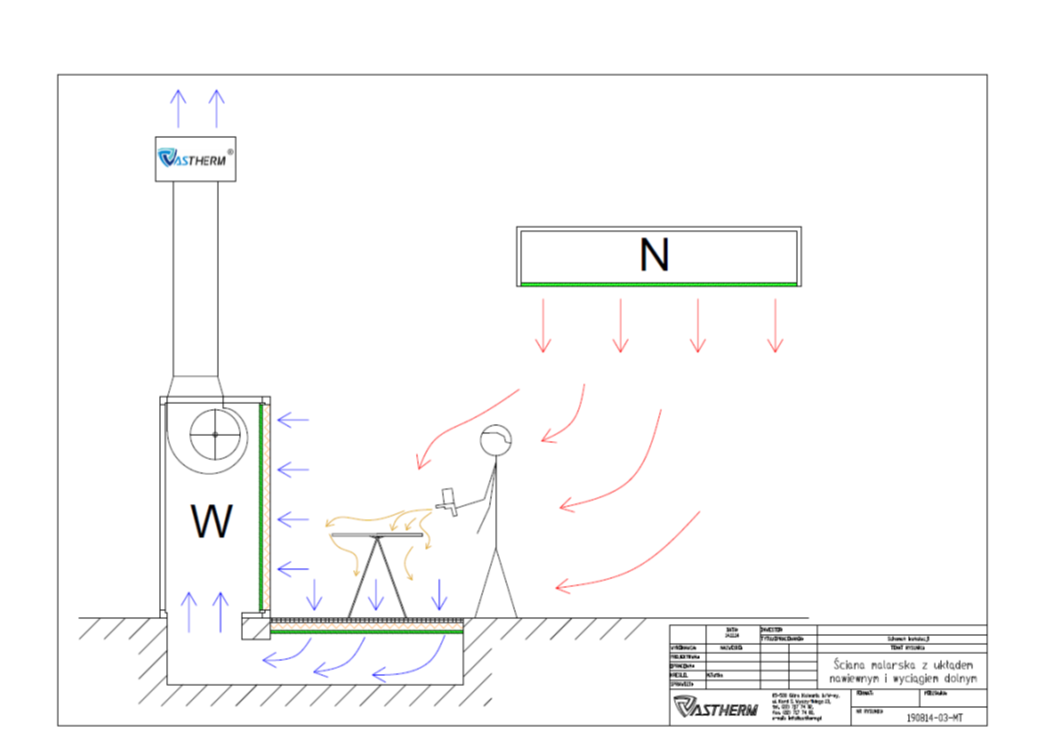

Kolejnym rozwinięciem jest układ widoczny poniżej

Jest to rozwiązanie wzbogacone o częściowy odciąg również podłogowy. Takie rozwiązanie wymaga zwiększenia wydajności układu wentylacyjnego dla zapewnienia odpowiedniej prędkości powietrza na filtrach.
Zaletą jest odbieranie również cięższego pyłu, który w poprzednich wersjach nie jest „zabierany" przez układ wyciągowy.
Wadą – konieczność wykonania prac budowlanych pozwalających na pokazane obsadzenie krat podłogowych z filtrami. Konieczność zwiększenia wydajności wentylacyjnej i wynikającej z tego mocy silników, zabezpieczeń, falowników, etc.

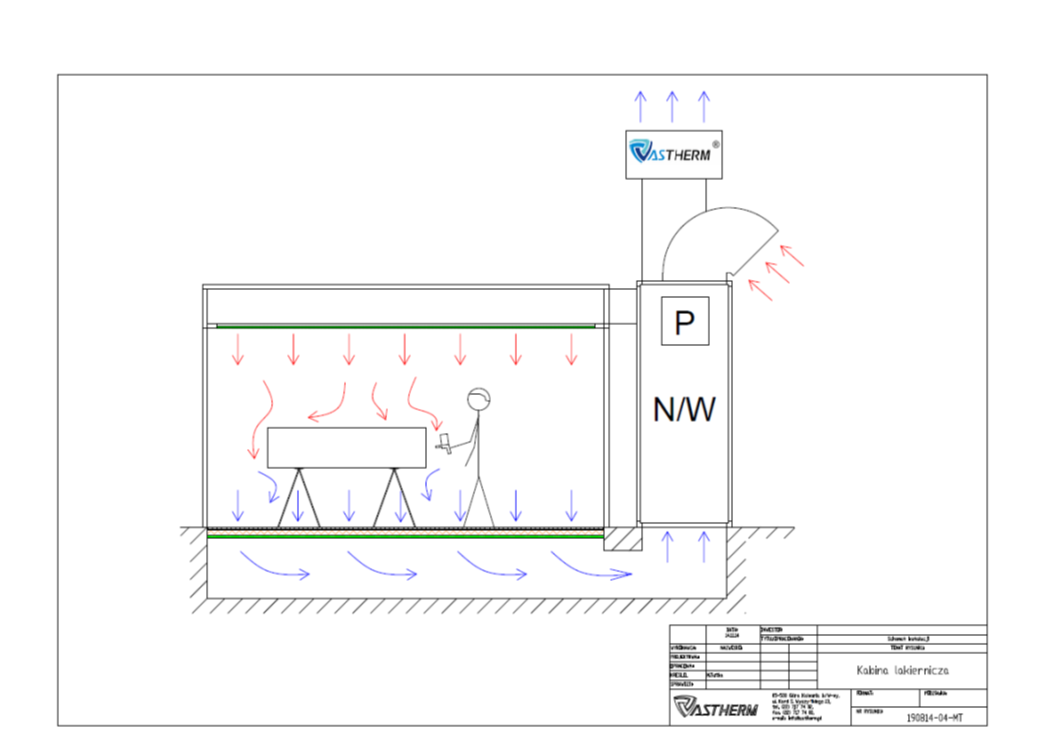

I tak, w dużym skrócie doszliśmy do rozwiązania wzorcowego, czyli zamkniętej kabiny lakierniczej z pionowym ruchem powietrza z góry na dół.

Zaletą największą tego rozwiązania jest możliwość malowania dowolnych elementów w dowolnym miejscu kabiny. Ruch powietrza z góry na dół jest nieomal taki sam na całej powierzchni kabiny, nie gromadzi się zapylenie a odpowiednia filtracja dba o czystość powietrza dostarczanego i wyrzucanego. Dodatkowo – takie kompletne urządzenie, jest urządzeniem technologicznym dostarczanym z Deklaracją Zgodności WE i oznakowane jest znakiem CE co znakomicie upraszcza i ułatwia kwestie formalne.
